隨著我國交通事業的飛速發展，推動交通運輸領域的基礎建設，橋梁工業化快速施工和預制拼裝技術的發展推廣應用具有極大的經濟和社會效益。8月8-10日，由中國市政協會主辦，達索系統和上海江達贊助的裝配式橋梁快速施工與標準化建造技術交流觀摩會在無錫山明水秀大飯店召開，來自全國各地市政工程設計、生產及施工等多家單位近200人參加了此次大會。大會主辦方邀請了上海市政總院、上海城建集團、達索系統、中交第二航務工程局、同濟大學、廣州地鐵設計研究院、中鐵四局第二工程有限公司等單位總工及高級別專家做了專題匯報。會議通過技術研討、互動交流、案例剖析、答疑解惑和實地考察等多種形式，展示了裝配式橋梁快速施工與標準化建造技術。在會議中，BIM技術作為裝配式橋梁快速施工與標準化建造關鍵技術之一，被多位專家提到。作為橋梁及大土木BIM技術最為優秀的提供商達索系統，來自行業高級顧問張穎先生發表了《達索系統裝配式橋梁BIM應用實例》主題演講，風趣幽默地解讀了達索系統3D體驗平臺在裝配式橋梁設計、施工和管理方面的優勢，以上海市政院、中鐵十八局以及中鐵四局的實際實施案例進行了精彩解讀。
達索3D體驗平臺為大土木行業開發了專業的BIM應用及平臺模塊，集多功能三維設計及施工BIM應用于一身，儼然一個集大成者，涵蓋了地形設計、外觀造型、構件設計、鋼結構設計、有限元分析、工程量統計、施工管理和基于3D VR虛擬展示等功能，可以實現三維地形處理、鋼結構設計計算分析、碰撞檢查、施工模擬等多種BIM應用場景。讓我們?cè)僖黄鹆私庀逻_(dá)索系統3D體驗平臺最新版本R2019x在裝配式橋梁設計、施工模擬分析管理的幾項最新功能吧，如需進一步了解更詳細內容，請聯系我們。
（1） 大尺寸與大地坐標系支持。

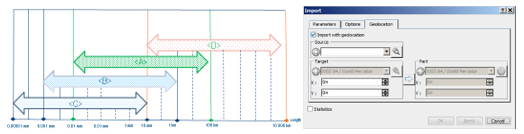

· 大尺寸支持。非常大的線性基礎結構（如公路和鐵路）建模，需要更大的設計范圍，超過100 km或有時超過 1000 km，大尺寸可以很好地支持10000公里范圍內1：1尺寸三維設計。下圖顯示了以公制測量單位表示的設計范圍系統，其中標有 的紅色箭頭表示超大范圍，標有 的綠色箭頭表示大范圍，標有 的淺藍色箭頭表示正常范圍，標有 的深藍色箭頭表示小范圍。
· 大地坐標系支持。同時，支持大地坐標系地理位置定位設置地形位置的適當方法不是通過機械零件等的 X、Y、Z 坐標，而是使用地理位置參數，例如高度、經度和高程。這些參數在給定坐標參考系中說明地形位置。

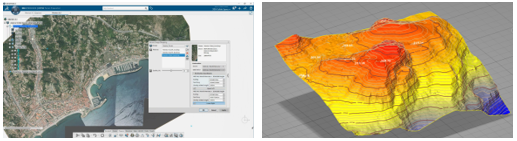

（2）支持更多的地理信息數據的導入，從而實現BIM+GIS的融合大趨勢。
· 支持從網上https://www.openstreetmap.org下載的街景地圖；
· 支持從Google Map中導入3D模型 ；
· 激光掃描：支持（LAS和LAZ格式，LAZ是壓縮的LAS格式）；
· 傾斜攝影：在新的補丁中支持dae格式；

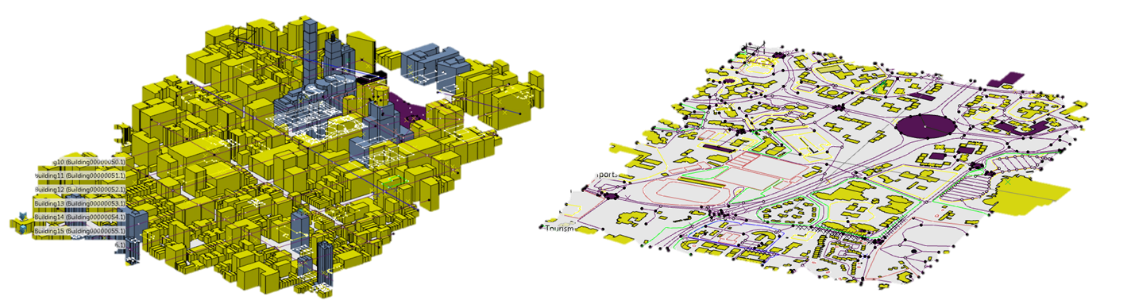

· GIS格式：支持城市地圖格式CityGML和OSM格式，支持shp格式。

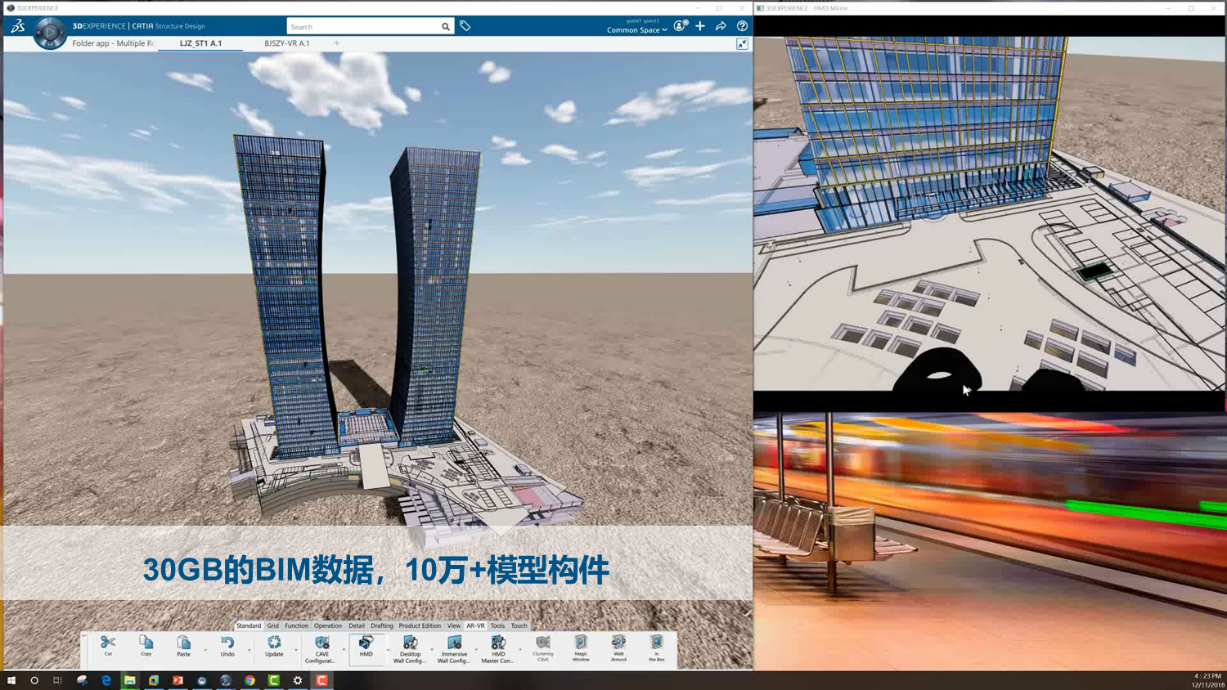

（3）地形處理性能的進一步優化，解決了大數據導入的性能問題。
· 點云數據的導入不再有上限限制（>1000萬）；
· 優化地形模型的清理與修補功能；
· 根據等高線或測量點建立地形曲面；
· 支持更多地形數據格式的導入；
· 地形貼圖優化，支持bmp/jpg/png/tif，包括GeoTIFF；
· 場地平整、挖填方設計；
· 支持地形分析（雨水徑流和流域分析等）；
· 提供傾斜攝影格式導入接口（fbx/dae）。

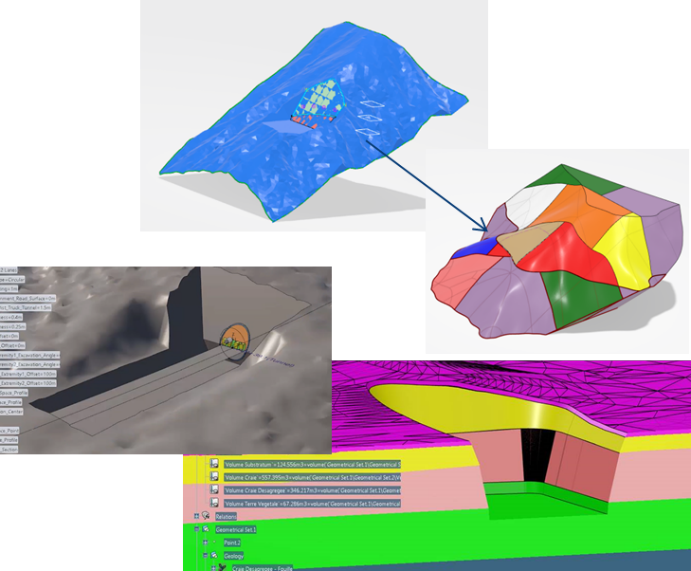

（4）革命性的混合建模技術。該技術解決了破解土木行業3D設計的最大難題，可實現精確集合體和網格面實體大范圍實體的無縫融合計算。精確幾何體一般用于工程建模，例如：橋墩、隧道、開挖體。網格面實體用于大范圍地形模型。在兩類不同的幾何體之間進行無縫的布爾運算。適用于豐富的工程場景：場地平整、土方開挖、道路邊坡與擋墻、挖填方量計算和自動平衡等。
（5） 道路設計功能完善，支持線路設計和道路快速建模。

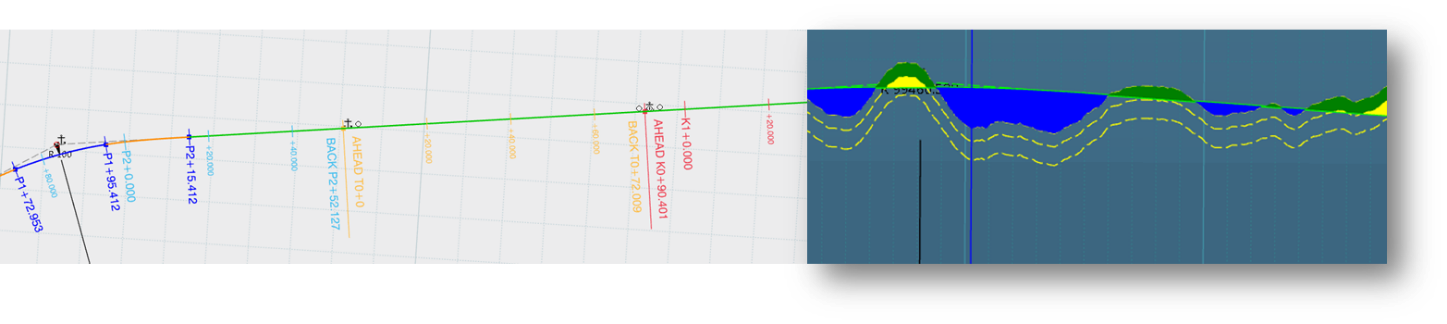

· 線路設計功能進一步加強。平縱曲線設計功能優化：支持多種曲線形式，包括回旋線、正弦/余弦、拋物線、Bloss曲線等；結合平曲線和縱曲線生成3D中心線；支持自定義線路設計規范，可自動進行規范檢查；沿中心線生成道路曲面，支持超高和加寬；內置彎道設計規則（AASHTO 2011）；快速估算挖填方量，包括多個地質層的挖填方；生成樁號報表和二維圖。

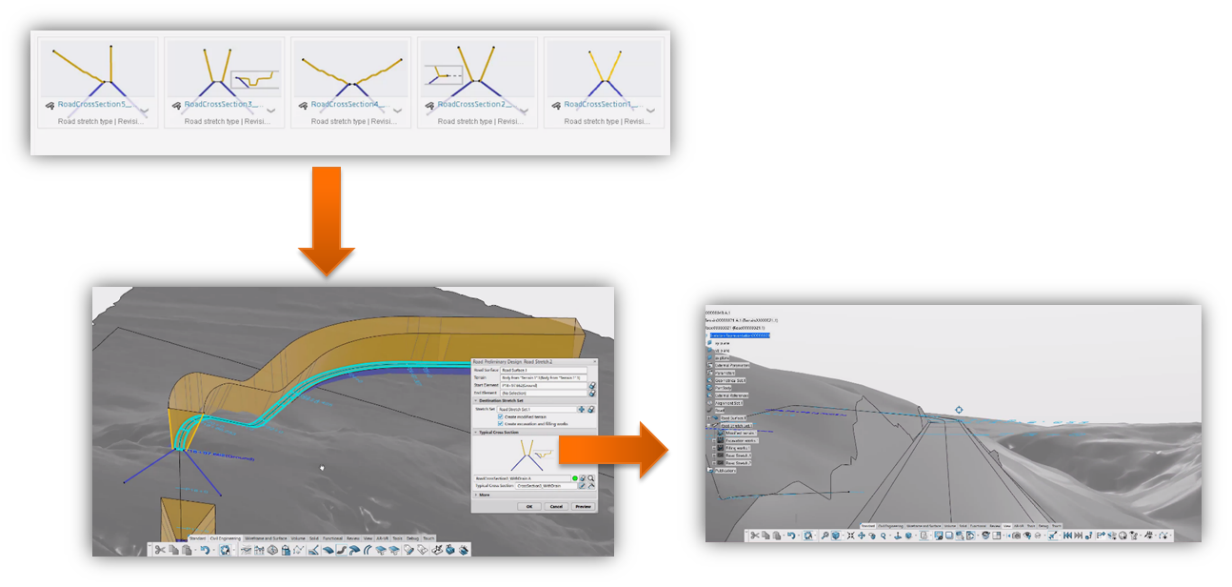

· 道路快速設計，以混合建模技術，實現高精度的道路建模?？伸`活調整的道路橫斷面模板，生成連續的道路與邊坡曲面（精確幾何體）；與地形模型（網格面實體）進行布爾運算，生成邊坡和坡腳線；自動計算土方挖填量。

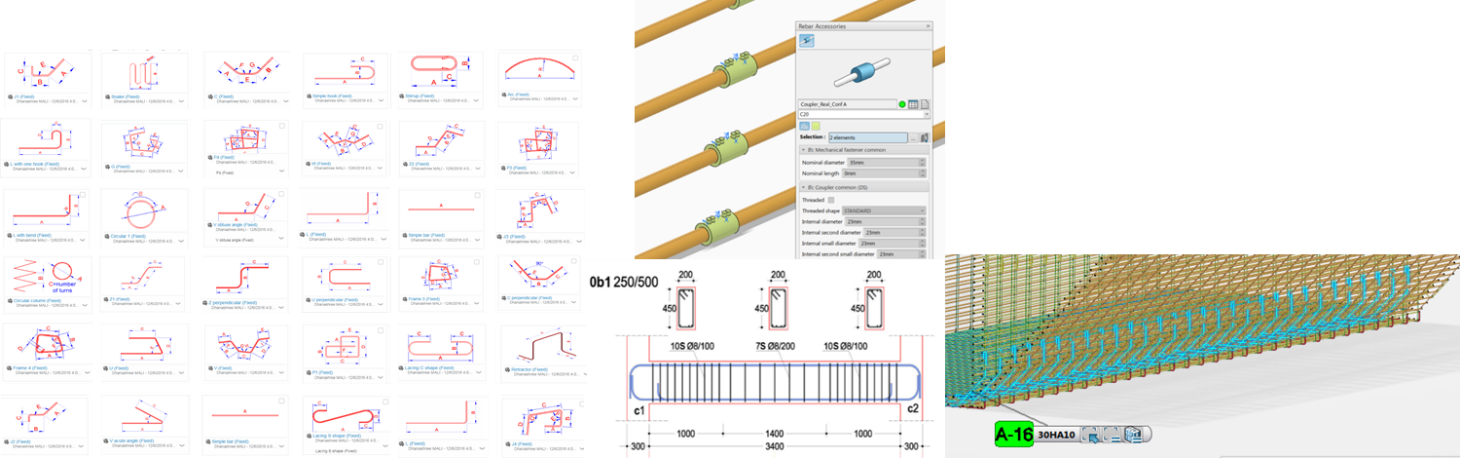

（6）鋼筋設計功能。支持參數化鋼筋設計和數控加工輸出需要，支持大體量鋼筋模型顯示效率。
· 和參數化混凝土聯動的鋼筋設計，默認規則鋼筋模板庫；
· 鋼筋模板庫進一步完善（兩大類、數十種預定義的鋼筋模板）；
· 增加新的對象：錨桿和耦合器；
· 支持基于施工需要來切割鋼筋；
· 鋼筋形狀輸出為 BVBS格式，用于數控加工；
· 鋼筋model運行性能進一步優化。

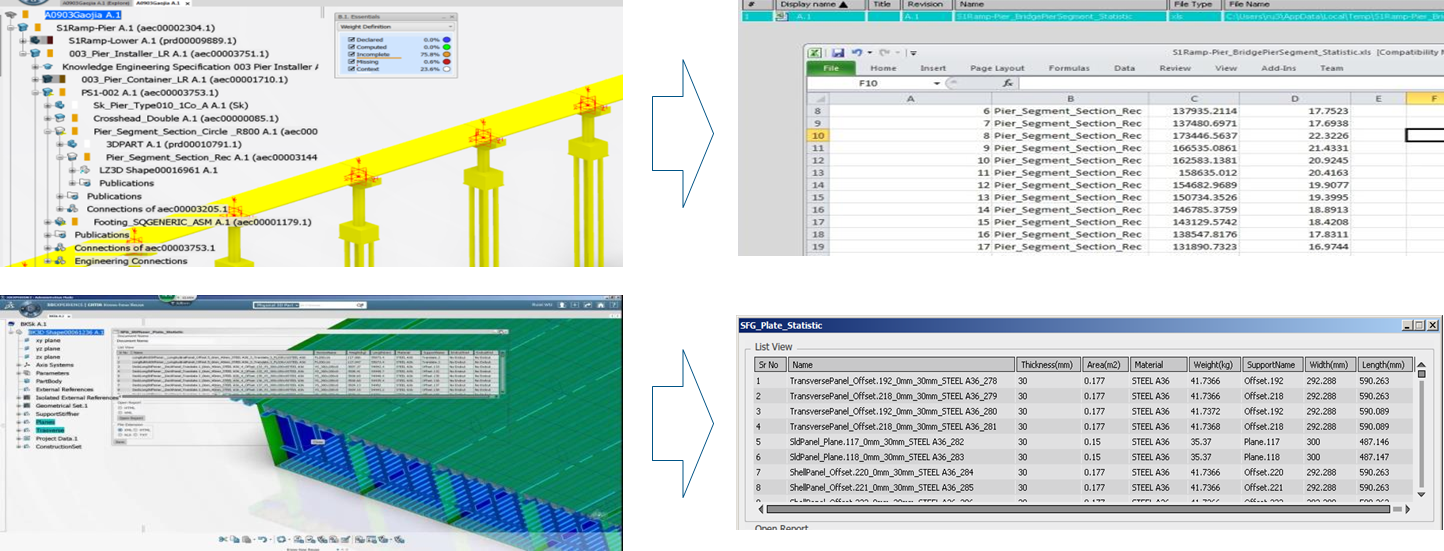

（7）工程量統計?；谌SBIM模型，可以精確統計工程量。設計變更后，只需重新運行統計模塊，選擇需要統計的部分，可以立刻得出工程量，快速應對變更。

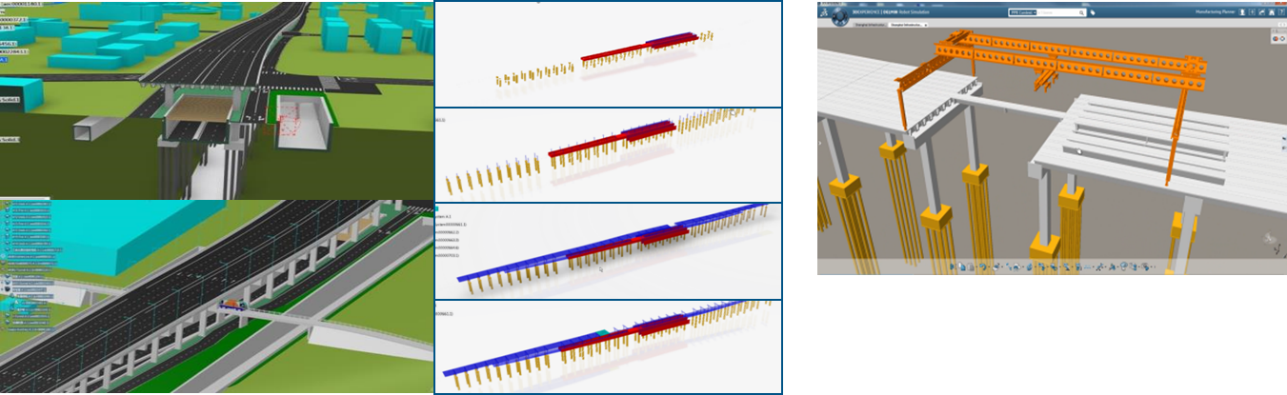

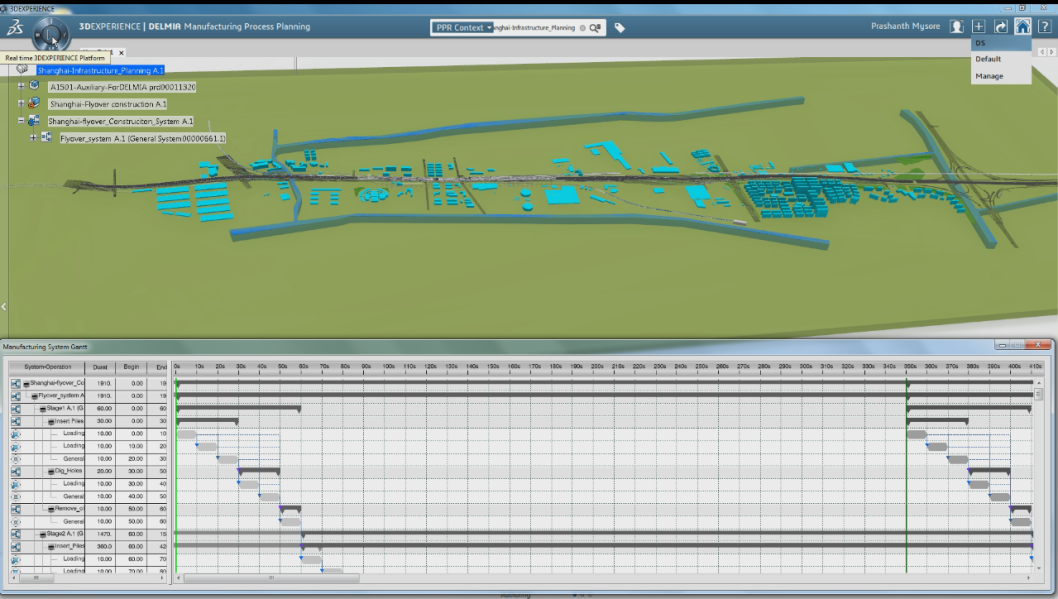

（8）施工優化仿真。支持全橋施工進度方案驗證與仿真，支持橋梁吊裝等工法仿真驗證，隨時把控施工進度，統籌安排，保證工程質量。
注：上海江達目前服務的大土木工程行業客戶有長江設計院、中國電建貴陽院和中國電建成都院等，為客戶提供基于3D體驗平臺三維協同設計、施工工藝仿真與工程項目管理等相關的BIM技術服務，為中國土木工程項目建設添磚加瓦。
